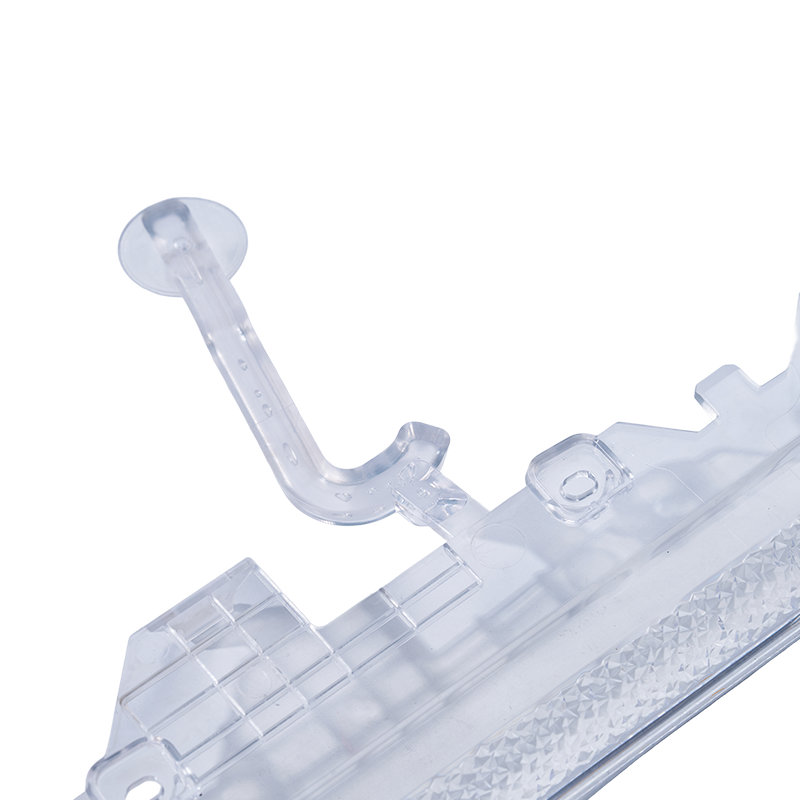

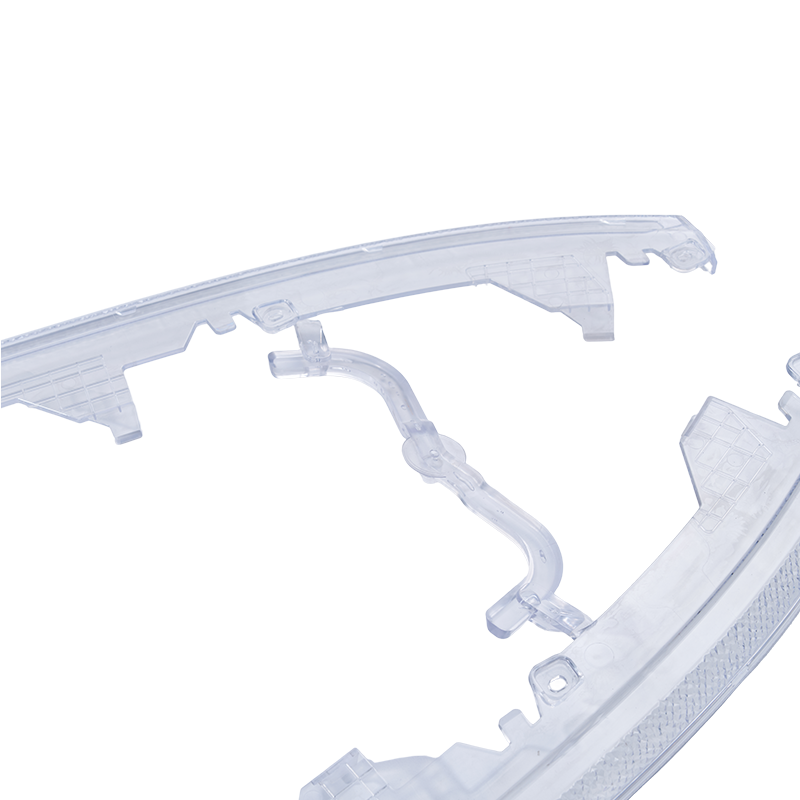

Форма для рамки Zeekr 9X

Задача:

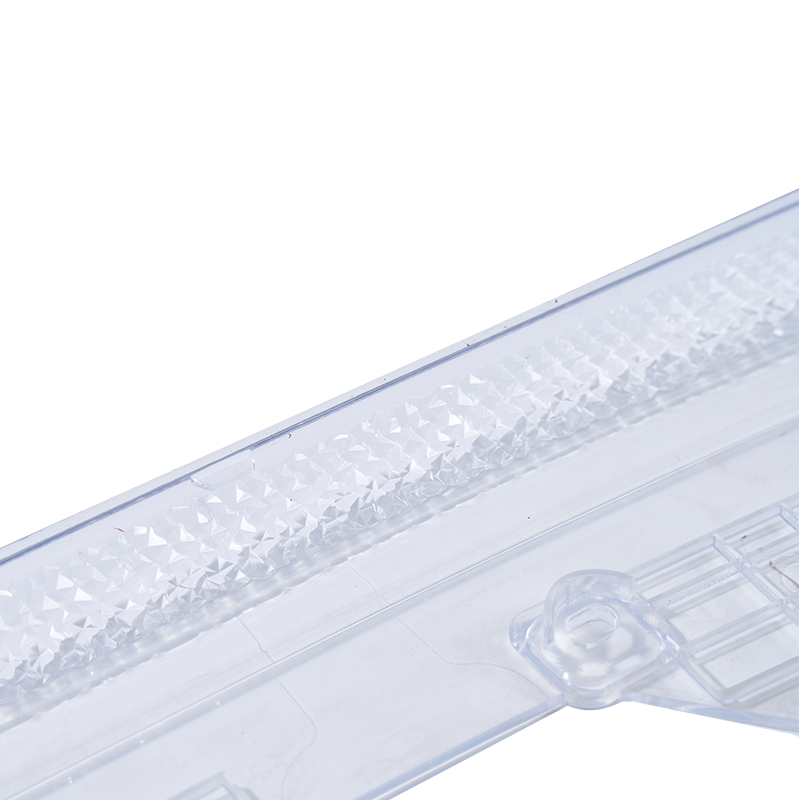

Изделие имело крупные размеры и имело на поверхности текстуру щебня. Это усложнило обработку пресс-форм и контроль формования. Во время литья под давлением неравномерное заполнение, усадка при охлаждении или неправильная конструкция опоры могут легко вызвать коробление, деформацию, искажение текстуры или плохую точность сборки.

Решение:
Мы оптимизировали структуру формы и добавили необходимую поддержку в ключевых областях, чтобы улучшить стабильность продукта во время формования и охлаждения. Анализ текучести пресс-формы использовался для проверки баланса наполнения, усадки и риска коробления перед завершением проектирования. Для текстуры щебня использовалась высокоточная обработка с ЧПУ/EDM, чтобы текстура оставалась четкой и однородной на большой поверхности. Мы также оптимизировали систему охлаждения, расположение литников, давление удержания и температуру формы, чтобы уменьшить внутреннее напряжение и контролировать деформацию. Во время пробного формования размеры и плоскостность изделия тщательно проверялись и корректировались, чтобы обеспечить стабильную форму и хорошую текстуру поверхности.
